Características do produto
- Troca de ferramentas acionada eletricamente, ideal para aplicações em que não há ar comprimido disponível.
- Conector de alimentação e controle do motor M16 de 12 pinos para fornecer comandos de travamento/destravamento e sinais de travado/destravado.
- Tempo para travar/destravar: 1 segundo.
- A tecnologia de travamento sem contato permite uma separação de até 1,0 mm entre as placas durante o travamento.
- O projeto patenteado do mecanismo de travamento à prova de falhas resulta em baixa força exercida sobre o pistão.
- Suporta diversos padrões de montagem com placas de interface
- Todas as peças de travamento são feitas de aço inoxidável Rc58.
- (3) superfícies planas disponíveis para montagem de módulos elétricos, aumentando a funcionalidade
- Tensão de operação: 21–30 VCC.
- Baixo consumo de energia.
| Specification | Value |
|---|---|

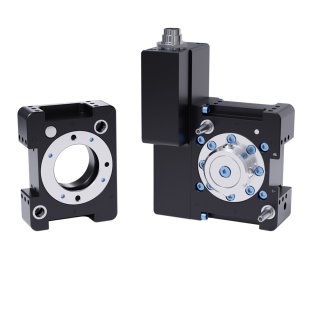

| Descrição | Mestre da Troca Rápida |
| Detecção de travamento | integrado |
| Limite sugerido de carga útil | 18 kg |
| Força de travamento | 1.500 N |
| Repetibilidade | 0,015 mm |
| Peso | 1,41 kg |
| Momento estático Mxy | 60 Nm |
| Momento estático Mz | 80 Nm |
| Momento Dinâmico Mxy | 120 Nm |
| Momento dinâmico Mz | 160 Nm |
| Max Moment Mxy | 300 Nm |
| Momento máximo Mz | 400 Nm |
| Deslocamento máximo de travamento, Z | 1 mm |
| Deslocamento máximo de travamento, XY | ±1 mm |
| Deslocamento máximo de travamento, angular XY | ±0,7° |
| Deslocamento máximo de travamento, ângulo Z | ±1° |
| Temperatura ambiente mínima/máxima | 5/50 °C |
| Horário de abertura/fechamento | 1,0/1,0 s |
| Padrão de montagem do módulo | 2 x J + K/J em Dó bemol |
| Suporte para o módulo de controle | Apartamento A |
| Propriedades especiais | O apartamento A está equipado com um servomotor sem escovas de 24 VCC, controlador integrado e sensor PNP integrado para as condições de Bloqueio, Desbloqueio e Pronto para Bloquear (RTL). |
- Filtrar por Tipo
- Desenhos
- Manuais
| Baixar | Descrição |
|---|---|
| QC-18 Master | QC-18 Master |
| Ferramenta QC-18 | Ferramenta QC-18 |
- Filtrar por Número da peça
- TSS
- 9120-TSS-VBQ-8206
- 9120-TSS-MMB-7130
| Número da peça | Descrição | ||
|---|---|---|---|
 |
TSS |
O ATI Tool Stand Small, ou TSS, é compatível com uma série de trocadores de ferramentas pequenos da ATI – modelos QC-001 a QC-21. O suporte foi projetado para oferecer o máximo de flexibilidade e se adequar à maioria das aplicações dos clientes. O sistema modular permite que você “construa seu próprio” sistema de armazenamento de ferramentas com base no número de ferramentas, posicionamento e arranjos de montagem desejados. O sistema TSS oferece uma opção exclusiva de usar placas de interface de ferramentas ou portas de ar vazias no trocador de ferramentas como pontos de fixação para suas ferramentas. |
|
 |
9120-TSS-VBQ-8206 |
Placa de interface de ferramental vertical de pinos e buchas TSS com padrão J16 – entalhada |
|
 |
9120-TSS-MMB-7130 |
Módulo de montagem de acoplador manual e TSS |
|
