工具快换模块

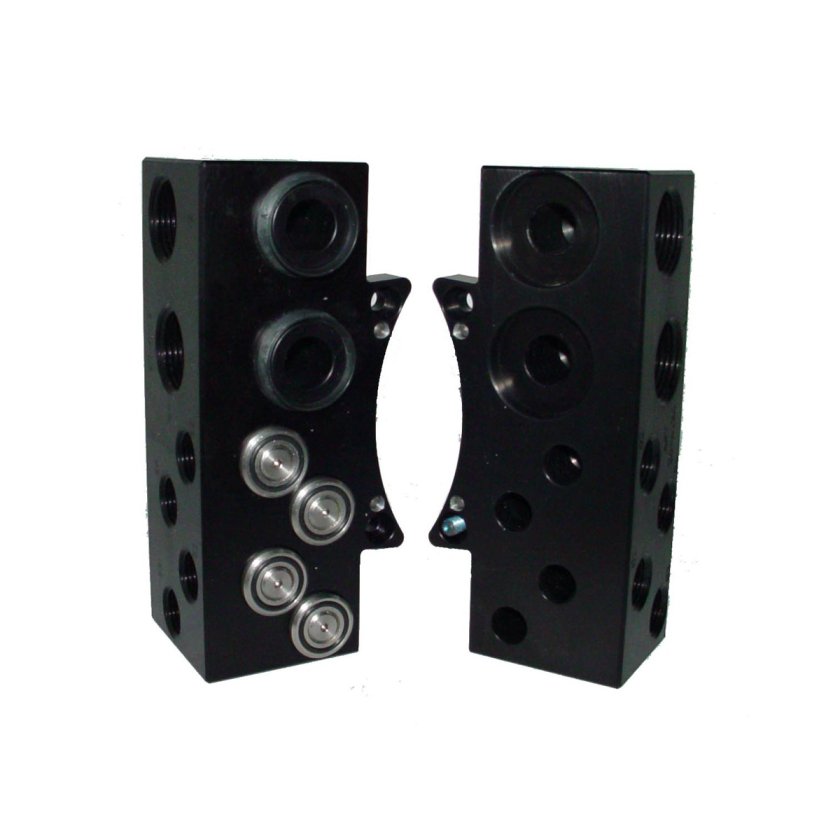

航空模块:AC2

航空模块:AC2

(4) 个 3/8 NPT 自密封端口(主机侧)和直通端口(刀具侧),以及 (2) 个 3/4 NPT 真空端口(主机侧和刀具侧)

查看所有功能
型号:  AC2
咨询我们的专家

产品特点 技术规格 文档与下载 3D CAD 模型 组件

产品特点

特点

  • 为主机向工具板提供气源和真空服务。
  • (4) 个 3/8 NPT 气口。
  • (2) 个 3/4 NPT 真空接口(主单元和工具)。
  • 最大压力为 100 psi (6.9 bar)。

材料

  • 阳极氧化铝外壳
  • 不锈钢、丁腈橡胶和 PVC 阀门部件
  • 丁腈橡胶密封件
Specification Value
流量额定值 1
主侧重量 0.84 千克
刀具侧向重量 1.16 千克
工作温度范围 -28.9 °C 至 65.6 °C
公用事业类型 空气
下载 下载类型 语言
9630-20-AC2 图纸 English
9620-20-D-AC2 手册 English
9620-20-F-PA16 手册 English
9630-20-K19 图纸 English
下载 说明
9121-AC2-T 带(4)个 3/8英寸 NPT 自密封接口和(2)个 u00beu201d NPT 真空接口的气动工具模块
9121-AC2-M 带(4)个 3/8英寸 NPT 自密封端口和(2)个 u00beu201d NPT 真空端口的 pneumatic 主模块
部件编号 说明
工具架 9121-AC2-M (4 个 3/8 NPT 自密封接口和 2 个 3/4 NPT 真空接口
工具架 9121-AC2-T (4 个 3/8 NPT 直通端口和 2 个 3/4 NPT 真空端口
