产品特点

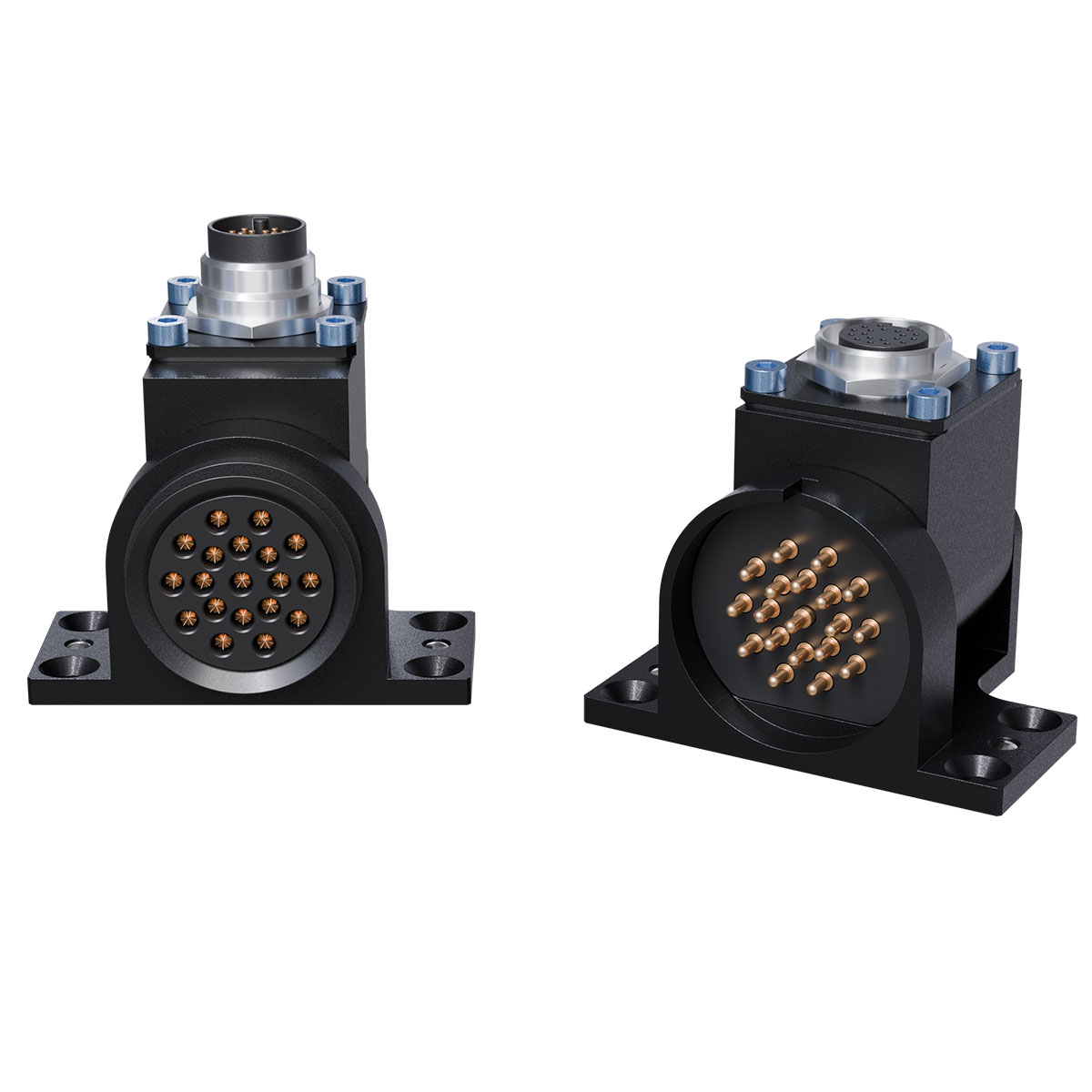

- 5 位可调式电气模块 – 主控端和工具端。
- 提供横跨 180 度的 5 个独特位置，以提高机器人换装包的灵活性。
- 19 针。
- M16 型快速断开连接器。
- 连接时针脚块密封防潮。
- 主模块上的非接触式触点。
- 专利设计。
- 可与 GF19、RF19 或 SF19 模块连接。
| 规格 | 价值 |
|---|---|
| 电气等级 | 3 安培/125 伏交流 |
| 主侧重量 | 0.14 千克 |
| 工具侧重量 | 0.12 公斤 |
| 插针总数 | 19 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 下载 | 说明 |
|---|---|
| 9120-GF19-T | GF 工具 19 针电气模块，3A/125VAC，M16 连接器和五位旋转接头 |
| 9120-GF19-M | GF Master 19 针、3A/125VAC 电气模块，带 M16 接头和五个位置的旋转接头 |
| 9120-GF19R-M | 19 针、3A/125VAC 电气主模块，配有 M16 连接器、五位旋转和直角锁定/解锁传感器电缆 |
| 9120-GF19W-M | GF19W-M 主模块，带 M16 型连接器和用于锁定/解锁传感器的硬接线 |
- 筛选方式 部件编号
- 9120-GF14-T
- 9120-GF19-M
- 9120-GF19R-M
- 9120-GF19-T
- 9120-GF19W-M
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-GF14-T | 19 针、3 安培/125VAC 电气模块，带 M16 型快速断开连接器和五个位置的旋转接头 |
|
|
|
9120-GF19-M | 19 针、3 安培/125VAC 电气模块，带 M16 型快速断开连接器和五个位置的旋转接头 |
|
|
|
9120-GF19R-M | 19 针、3 Amp/125VAC 在线电气模块，配有 M16 型快速断开连接器、五位旋转和直角锁定/解锁传感器电缆。主侧 |
|
|
|
9120-GF19-T | 19 针、3 安培/125VAC 电气模块，带 M16 型快速断开连接器和五个位置的旋转接头 |
|
|
|
9120-GF19W-M | 19 针、3 安培/125VAC 在线电气模块，带 M16 型快速断开连接器，五位旋转，用于锁定/解锁传感器的硬接线 – 主控侧 |
|
