产品特点
特点

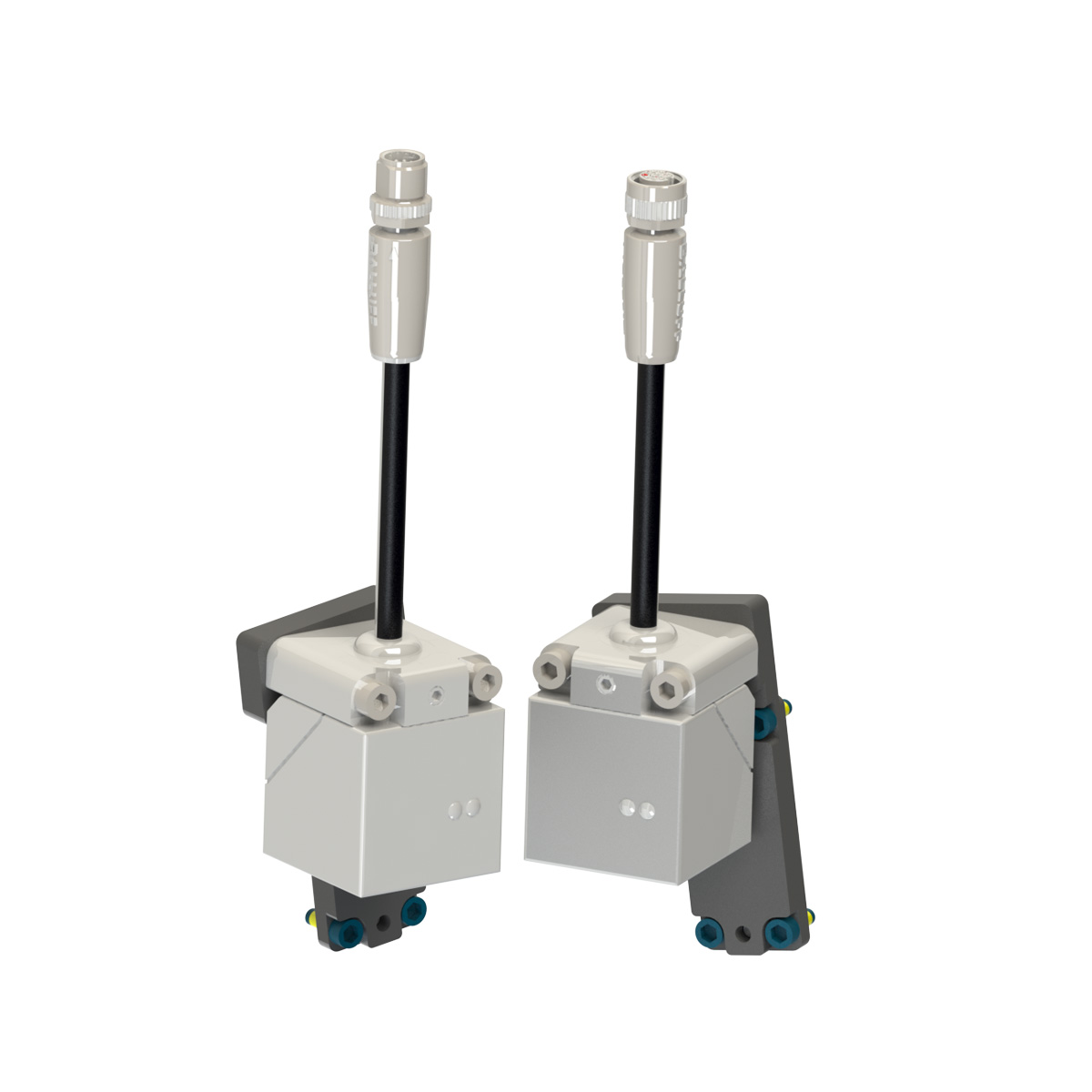

- 电感耦合器可实现电气直通信号的非接触式传输。
- 支持八（8）路 24VDC PNP 信号，适用于低压电路和常见的工业 I/O。
- 符合 IP67 防护等级，可在潮湿环境中提供环境保护。
- 消除了高循环电气耦合器通常伴随的磨损问题。
- 采用 M12 12 针连接器，适用于常见的工业接口。
- 可安装在多种标准的 ATI 机器人刀具更换器上。
材料
- 热塑性塑料感应耦合器外壳。
- 阳极氧化铝适配器支架，配有不锈钢螺钉。
| Specification | Value |
|---|---|
| 电气额定值 |
工具端总输出电流 – 500 mA 工具端总输出电压 – 24VDC ±10% 主控端所需供电电流 – 1A 主控端所需供电电压 – 24VDC ±10% |
| 主侧重量 | 0.23 千克 |
| 刀具侧向重量 | 0.23 千克 |
| 总图钉数 | 12 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 下载 | 说明 |
|---|---|
| 9120-NB8A-M | 带巴鲁夫标识的基座式电感耦合器主模块，兼容PNP，8路信号直通，配有0.2米尾纤和M12 12针公头连接器 |
| 9120-NB8A-T | 带巴鲁夫标识的远程电感耦合器工具模块，兼容PNP，8路信号直通，配有0.2米尾纤和M12 12针母头连接器 |
- 筛选方式 部件编号
- 9120-NB8A-M
- 9120-NB8A-T
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-NB8A-M | 电感耦合器模块，与 PNP 兼容，8 倍信号直通，带 0.2 米长尾纤公型 M12 12 针连接器 – 主端 |
|
|
|
9120-NB8A-T | 电感耦合器模块，与 PNP 兼容，8 倍信号直通，带 0.2m 长尾管 M12 12 针母连接器 – 工具端。 |
|
