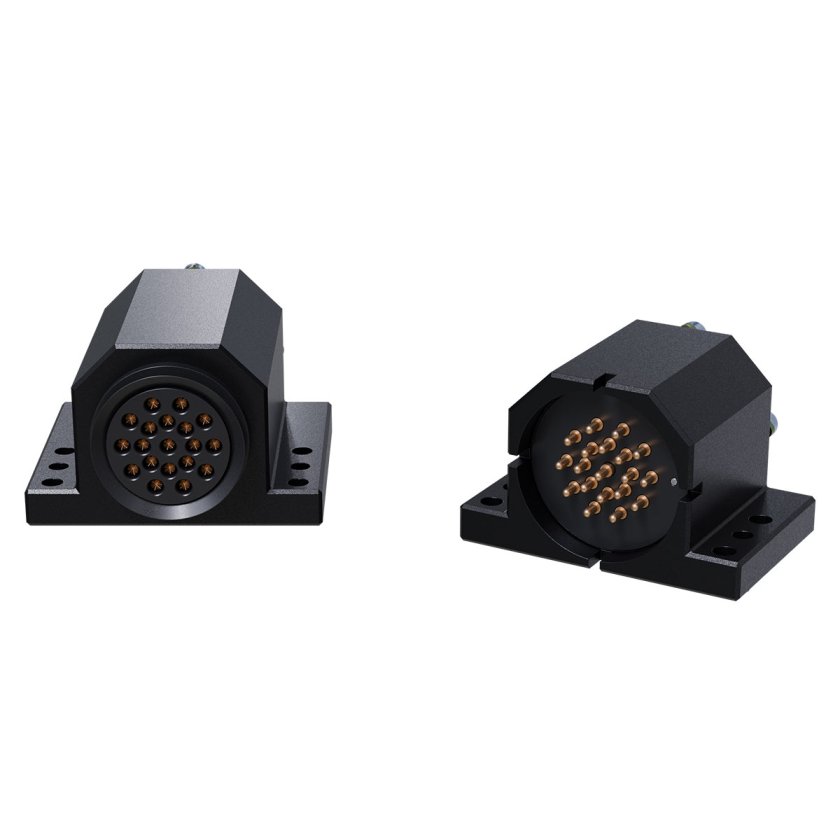

产品特点
特点
- 19 引脚。
- 5 安培/250VAC 容量。
- 轴向连接器。
- 主控端采用非接触式触点。
- 工具端有工具 ID 选项。
- 可与 G、R、S 或 T 模块配合使用。
材料
- 铝外壳
- 镀贵金属弹簧针头
- 镀贵金属触针
- 丁腈橡胶密封圈
| 规格 | 价值 |
|---|---|
| 电气等级 | 5 安培/250 伏交流 |
| 主侧重量 | 0.215 千克 |
| 工具侧重量 | 0.150 公斤 |
| 插针总数 | 19 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 下载 | 说明 |
|---|---|
| 9120-S14-T | 19 针（14 针可供客户使用 – 参见针脚分布图），5 Amp/250VAC (S19) 电气模块，带 (0-9) 工具 ID（仅限工具侧）。 |
| 9120-S19-M-M23 | 带 M23 连接器的 19 针直列主模块。客户提供 M23 连接器。 |
| 9120-S19-T | 19 针、5 Amp/250VAC 在线电气模块，带微型快速断开连接器 – 工具侧 |
| 9120-S19-T-M23 | 带 M23 连接器的 19 引脚内联工具模块 |
| 9120-S19-M | 19 针、5 安培/250VAC 在线电气模块，带微型快速断开连接器 – 主站侧 |
- 筛选方式 部件编号
- 9120-S14-T
- 9120-S19-M
- 9120-S19-M-M23
- 9120-S19-T
- 9120-S19-T-M23
- 9120-S19-T-VL
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-S14-T | 19 针（14 针供客户使用 – 参见针脚分布图），5 Amp/250VAC (S19) 电气模块，内置 (0-9) 工具识别码 – 工具侧 |
|
|
|
9120-S19-M | 19 针、5 安培/250VAC 在线电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-S19-M-M23 | 19 针、5 Amp/250VAC 在线电气模块，带 M23 连接器 – 主站侧。客户提供 M23 连接器。(与 9120-S19-T-M23 配接） |
|
|
|
9120-S19-T | 19 针、5 安培/250VAC 在线电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-S19-T-M23 | 19 针、5 Amp/250VAC 在线电气模块，带 M23 连接器 – 工具端。客户提供 M23 连接器。(与 9120-S19-M-M23 配接） |
|
|
|
9120-S19-T-VL | 19 引脚、5 Amp/250VAC 在线电气模块，带 MS 快速断开连接器和氟橡胶密封件，特氟龙导线 – 工具侧 |
|
