产品特点
- (8) 3/8 G (BSPP) 集成式空气通气口，采用紧凑型 5.9 公斤外壳
- 无接触锁定技术可在锁定时允许板材间隙达3.0毫米。
- 获得专利的失效安全锁定机构设计，使作用在活塞上的力很小。
- 可直接安装在 125 毫米 ISO 安装模式的机器人腕部，以最大限度地降低堆叠高度。还支持其他安装模式
- 所有锁定部件均由 Rc58 不锈钢制成。
- 提供两个 (2) 平面接口，用于安装实用模块，以增强功能
- 刀具更换器主体中的对准功能可提高扭转强度并提升可维护性。
- 集成锁定/解锁传感功能，用于状态通信。无需SIP。
| Specification | Value |
|---|---|
| 锁紧力 @ 80 psi (5.5 bar) | 12000 N |
| 最大锁定距离 | 3.05 毫米 |
| 直通端口尺寸 | (8) 3/8 NPT |
| 气动贯通口数量 | 8 |
| 定位重复性 | 0.0152 毫米 |

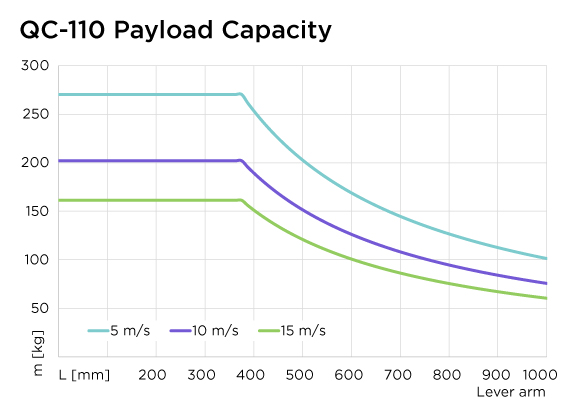

| 建议有效载荷限制 | 180 公斤 |
| X/Y 静力弯矩承载力 | 784 牛米 |
| Z 静力弯矩承载力 | 784 牛米 |
| 主侧重量 | 3.63 千克 |
| 刀具侧向重量 | 2.27 千克 |
| 耦合时的重量 | 5.9 公斤 |
| 驱动类型 | 气动 |
| 机器人腕部类型 | 标准 |
| 颜色 | 黑色 |
| 端口线程 | BSPP/G 螺纹 |
| 下载 | 说明 |
|---|---|
| QC-110 Master-Euro | QC-110 Master – 欧版 |
| QC-110 工具-欧标 | QC-110 工具 – 欧标 |
- 筛选方式 部件编号
- 9120-TSM-HBQ-8439
- 9120-TSM-HBB-9223
- 9120-TSM-VBB-8441
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-TSM-HBQ-8439 |
用于 QC-110 的 TSM 工具接口板 – 空白 |
|
 |
9120-TSM-HBB-9223 |
TSM 工具接口板 – 空白 |
|
 |
9120-TSM-VBB-8441 |
TSM 工具接口板 – 空白 |
|
