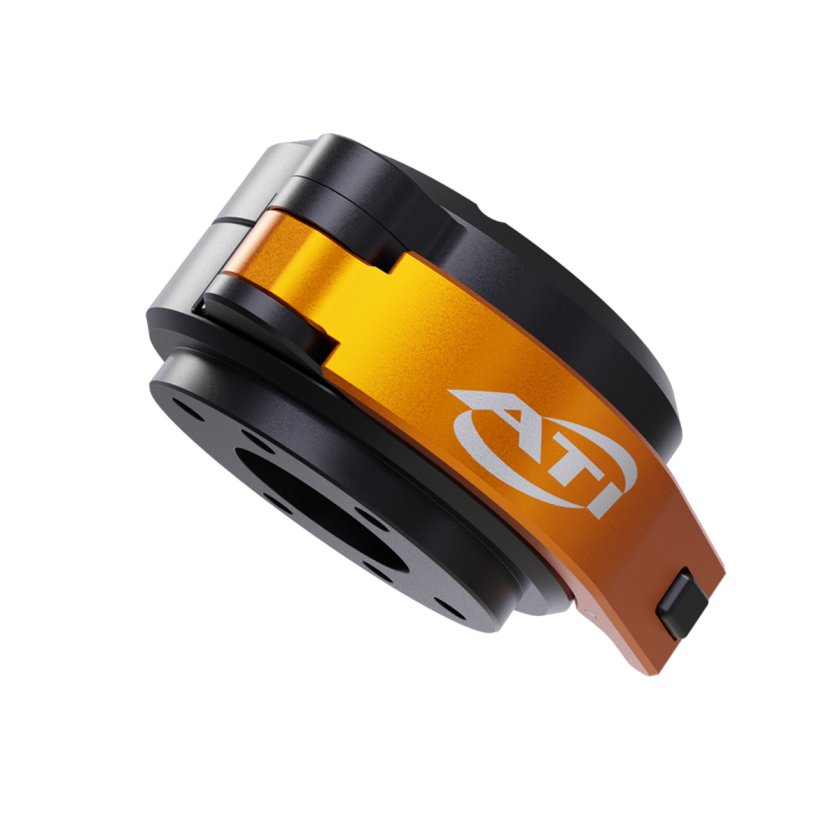

产品特点
- (4) 紧凑型机身（重572克）内集成了M5或#10-32规格的气路贯通端口
- 适用于最大负载 25 公斤的协作机器人和最大负载 10 公斤的工业机器人的人工刀具更换器。
- 可直接安装在符合 ISO 9409-1-50-4-M6 标准的机器人腕部，以最大限度地降低堆叠高度。
- 通过杠杆操作快速更换末端执行器；无需任何工具。
- 提供一个（1）平面用于安装电气模块，以增强功能
- 辅助锁定功能可确保杠杆在卡住时不会松开
| Specification | Value |
|---|---|
| 描述 | 手动切换主控器 |
| 锁定检测 | 不可能 |

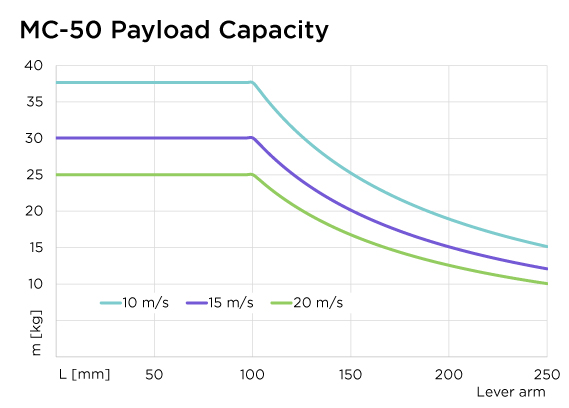

| 建议有效载荷限制 | 30 公斤 |
| 锁紧力 | 2200 N |
| 重复性 | 0.01 毫米 |
| 重量 | 0.386 千克 |
| 机器人/工具安装孔位 | ISO 9409-1-50-4-M6（简体中文（大陆）） |
| 气动穿墙接头，I型 | 4个M5，流量为150升/分钟 |
| 静态时刻 Mxy | 25 牛米 |
| 静力弯矩 Mz | 25 牛米 |
| 动态时刻 Mxy | 75 牛米 |
| 动态力矩 Mz | 75 牛米 |
| Max Moment Mxy | 125 牛米 |
| Max Moment Mz | 125 牛米 |
| 最大锁定偏移量，Z | 1 毫米 |
| 最大锁定偏移量，XY | ±1 毫米 |
| 最大锁定偏移量，XY角度 | ±0.8° |
| 最大锁定偏移量，Z轴角度 | ±2° |
| 最低/最高环境温度 | 5/60°C |
| 最小/最大工作压力 | 4.2/7 巴 |
| 模块安装布局 | M7 |
| 特殊属性 | 二次锁定功能可确保手柄不会意外松开。 |
| 下载 | 说明 |
|---|---|
| 9122-050T-000 | MC-50 手动刀具更换器，刀具侧 |
| 9122-050M-000 | MC-50 手动刀具更换器，主轴侧 |
- 筛选方式 部件编号
- 9122-050M-IP-11858
- 9005-20-9217
- 9005-20-9115
- 9005-20-9112
- JJ112
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9122-050M-IP-11858 | 用于 MC-50M 至 BC 80、(6)M8、Boss 50、D8 的 IP 套件 |
|
 |
9005-20-9217 | 顶板套件，25 毫米外径，用于带 16 毫米顶板凹槽的 QC，单 M3 SHCS 接头 |
|
 |
9005-20-9115 |
配件包，（2）直通接头（M5 外螺纹 x 4 毫米卡套管） |
|
 |
9005-20-9112 |
配件包，（2）旋转弯头配件（M5 外螺纹 x 4 毫米卡套管） |
|
 |
JJ112 | 用于 MC-50 上 K 系列图案的转接板。 |
|
