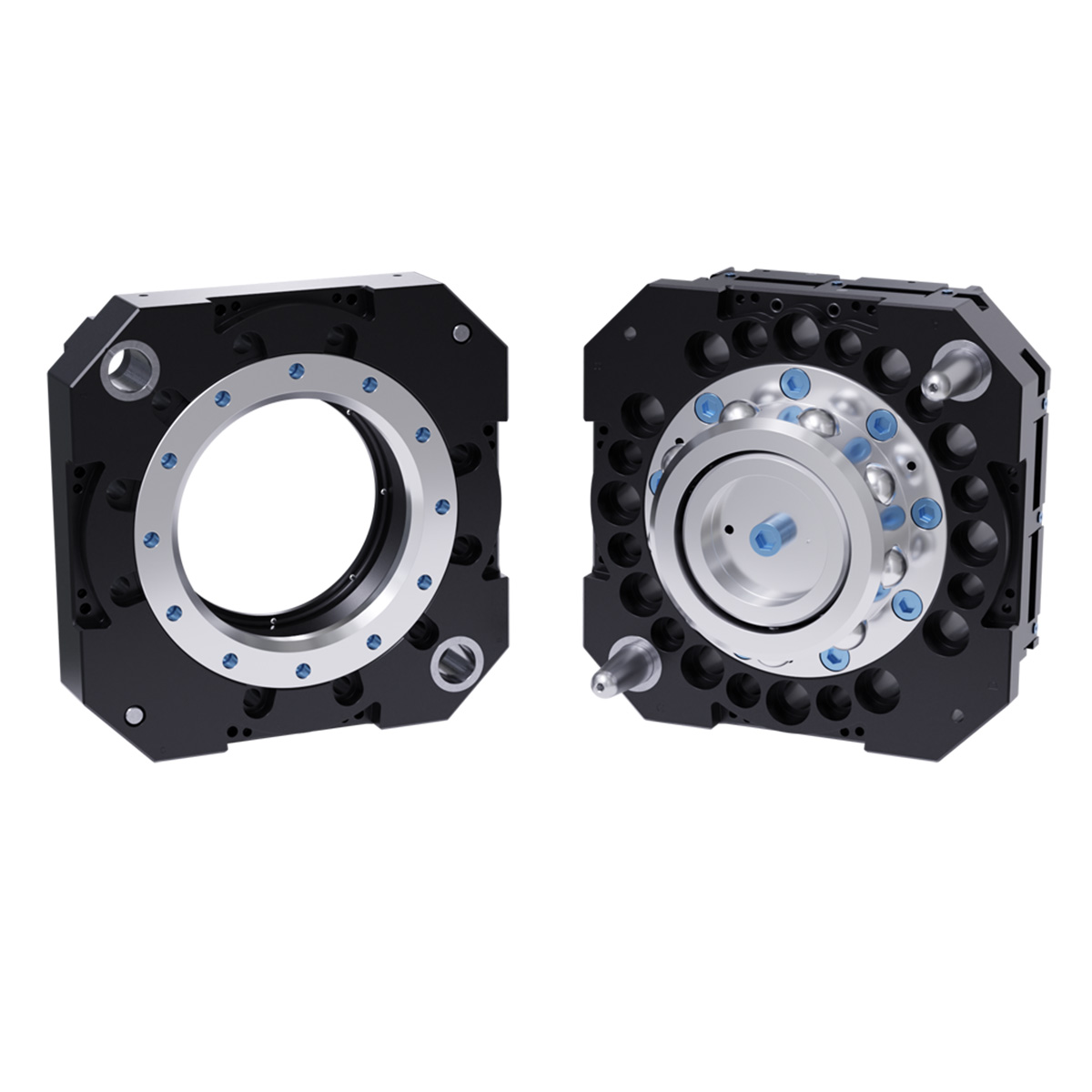

产品特点
- 模块化结构： 高功率、冷却液、伺服、通信和离散信号功能内置在独立的模块中，易于维护，为客户提高了通用性和灵活性。
- 就绪传感器（2 个）可在工具板与主板的距离在 0.06 英寸（1.5 毫米）以内时进行检测，发出准备锁定信号。
- 获得专利的故障安全锁定机制设计使作用在活塞上的力很小。
- 较大的活塞直径和向外的滚珠行程增加了力矩容量。
- 所有锁定部件均由 Rc58 不锈钢制成。
- 内置锁定/解锁传感器，确保安全。
- 可直接安装到大多数 500 Kg 机器人上（无需 SIP）。
| 规格 | 价值 |
|---|---|
| 锁定力 @ 80 磅/平方英寸（5.5 巴） | 38000 N |
| 最大锁定距离 | 2.54 毫米 |
| 位置重复性 | 0.0152 毫米 |

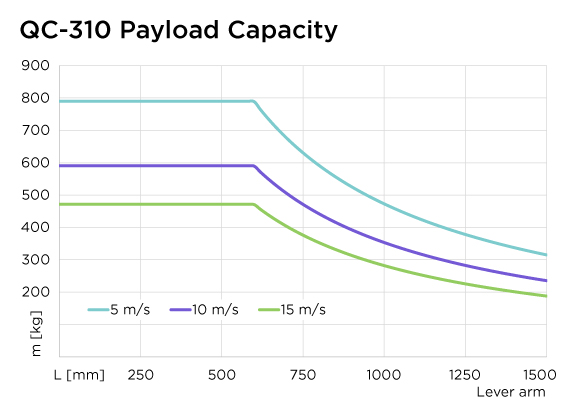

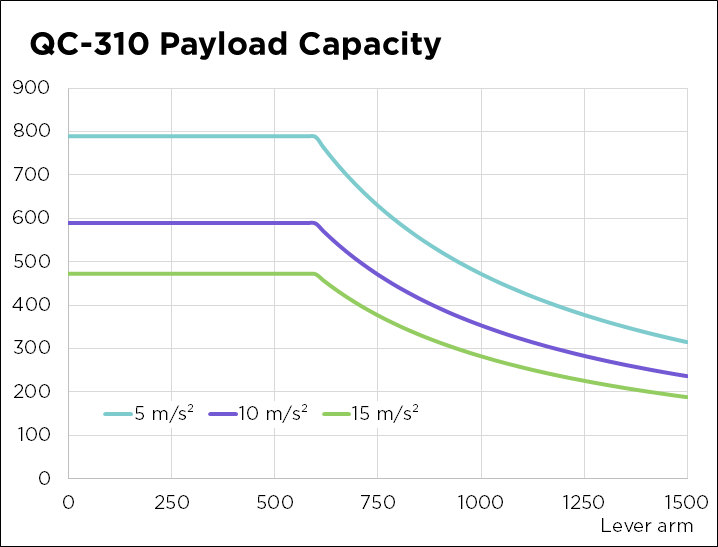

| 建议有效载荷限制 | 510 千克 |
| X/Y 静态力矩容量 | 3290 牛米 |
| Z 静态力矩容量 | 3160 牛米 |
| 主侧重量 | 12.5 千克 |
| 工具侧重量 | 6.92 千克 |
| 连接时的重量 | 19.5 千克 |
| 执行类型 | 气动 |
| 机器人腕式 | 标准 |
| 颜色 | 黑色 |
- 筛选方式 类型
- 图纸
- 手册
| 下载 | 下载类型 | 语言 |
|---|---|---|
| QC-310 工具快换装置图纸 | 图纸 | English |
| QC-310 系列基座式工具快换装置手动模块 | 手册 | English |
| TSL 工具钩板组件，空白 | 图纸 | English |
| TSL 针和套管模块，刚性 | 图纸 | English |
| TSL 垂直工具接口板 – 空白 | 图纸 | English |
| TSL 垂直工具接口板，带 (4) M8、(4) M6 道钉 | 图纸 | English |
| 9120-TSL-HBC-9040 – 客户图纸 | 图纸 | English |
| TSL 钩模块，刚性 | 图纸 | English |
| TSL 柱模块，（1）刚性销和衬套模块，48 英寸高 | 图纸 | English |
| TSL 柱模块，（1）刚性钩模块，48 英寸高 | 图纸 | English |
| TSL 柱模块，（2）刚性钩模块，48 英寸高 | 图纸 | English |
| TSL 柱模块，（2）刚性销和衬套模块，48 英寸高 | 图纸 | English |
| 下载 | 说明 |
|---|---|
| QC-310 垫片 | QC-310 垫片，两件式螺栓连接型 |
| QC-310 工具 | QC-310 工具 |
| QC-310 Master | QC-310 Master |
- 筛选方式 部件编号
- 9005-20-1334
- 9005-20-1826
- TSL
- JJ10
- JJ16
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- Jxx-AIR-1
- Jxx-AIR-2
- Jxx-VALVE-1
- Jxx-VALVE-2
- Jxx-VALVE-3
- Jxx-VALVE-4
- Jxx-VALVE-5
- Jxx-VALVE-6
- 9121-TSL-TH-5641
- 9120-TSL-VBB-3328
- 9120-TSL-VBC-11618
- 9120-TSL-HBC-9040
- 9120-TSL-RMH-R000
- 9120-TSL-RMB-R000
- 9120-TSL-PM-148B-R000
- 9120-TSL-PM-148H-R000
- 9120-TSL-PM-248H-R000
- 9120-TSL-PM-248B-R000
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9005-20-1334 |
用于 QC-310 (9121-310DT) 和 QC-510 (9121-510DT) 的防尘盖组件套件 |
|
 |
9005-20-1826 |
用于 QC-310 的赛车盖组件套件，SS 紧固件（9121-310DT-…-TDC） |
|
 |
TSL |
ATI 大型工具架系统或 TSL 与 ATI QC-150 及更大型号的工具快换装置兼容。该系统设计坚固耐用，使用寿命长，具有最大的灵活性，适合大多数客户的应用。可配置系统允许您指定工具高度、偏移、屏蔽和传感。为了节省空间，TSL 甚至可以在同一立柱上存放两个工具。ATI TSL 目前正在全球各大汽车厂使用。 |
|
 |
JJ10 | 双楔形安装适配器模块 |
|
 |
JJ16 | 导轨式，楔形安装适配器，7 位置 |
|
 |
JJ2 | 适配器组件 – 用于将单或双 J16 模式模块安装到 QC 上 |
|
 |
JJ3 | 单或双 J16 安装适配器组件（5 英寸适配器宽度） |
|
 |
JJ6 | 间隔模块适配器 – 与 NA2/NA3 工具钩相对使用 |
|
 |
JM2 | 适配器组件 – 用于将 PG0、PN2 或 HA6 模块安装到 QC 上 |
|
 |
JM4 | 用于 V300 模块的适配器组件 |
|
 |
Jxx-AIR-1 | Jxx 空气适配器 |
|
 |
Jxx-AIR-2 | 带锁定/解锁/RTL 传感器输入的锁定/解锁空气适配器，配有不锈钢硬件。 |
|
 |
Jxx-VALVE-1 | Jxx 阀门适配器-双路双电磁阀，阀门直通，接近和压力传感器 |
|
 |
Jxx-VALVE-2 | 带双电磁铁的 Jxx 阀适配器 |
|
 |
Jxx-VALVE-3 | 带双电磁铁和阀门通孔的 Jxx 阀门适配器 |
|
 |
Jxx-VALVE-4 | 带单电磁铁的 Jxx 阀适配器 |
|
 |
Jxx-VALVE-5 | 带单个电磁铁和阀门通孔的 Jxx 阀门适配器 |
|
 |
Jxx-VALVE-6 | 带阀门直通和压力开关的双电磁阀适配器 |
|
 |
9121-TSL-TH-5641 |
TSL 工具钩板组件，空白 |
|
 |
9120-TSL-VBB-3328 |
TSL 垂直工具接口板 – 空白 |
|
 |
9120-TSL-VBC-11618 |
TSL 垂直工具接口板，带 (4) M8、(4) M6 道钉 |
|
 |
9120-TSL-HBC-9040 |
用于 QC-310 的 TSL 工具接口板，200 毫米 B.C.，(2) Dowel 12，(10) M12，125 毫米通孔 |
|
 |
9120-TSL-RMH-R000 |
TSL 钩模块，刚性 |
|
 |
9120-TSL-RMB-R000 |
TSL 针和套管模块，刚性 |
|
 |
9120-TSL-PM-148B-R000 |
TSL 柱模块，（1）刚性销和衬套模块，48 英寸高 |
|
 |
9120-TSL-PM-148H-R000 |
TSL 柱模块，（1）刚性钩模块，48 英寸高 |
|
 |
9120-TSL-PM-248H-R000 |
TSL 立柱模块，双支架，带（2）刚性挂钩模块，48 英寸高 |
|
 |
9120-TSL-PM-248B-R000 |
TSL 柱模块，（2）刚性销和衬套模块，48 英寸高 |
|
