多功能耦合器

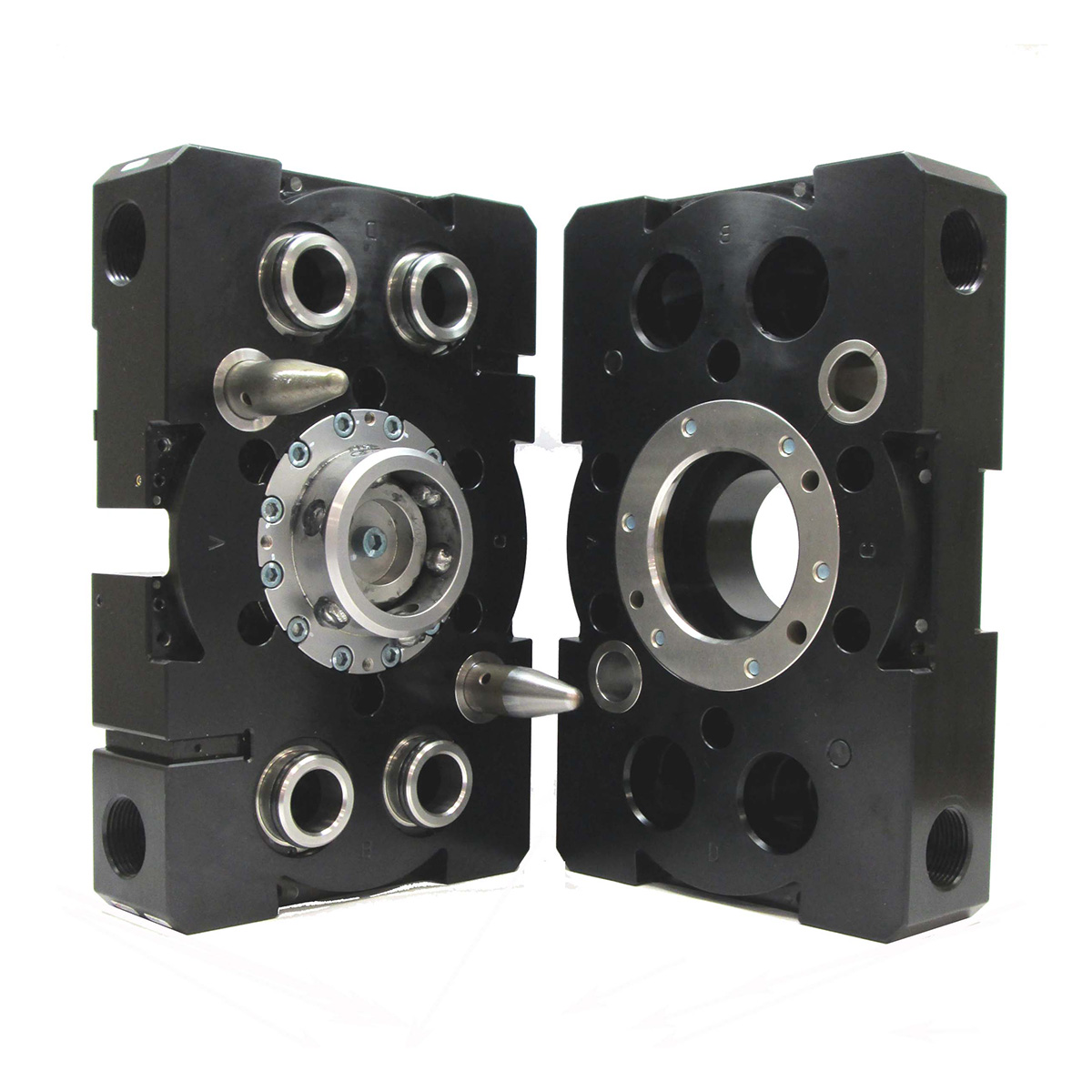

多功能接头:UC-GL6L

多功能接头:UC-GL6L

  • (4) 安装平面可安装标准的 ATI 檐口安装式多功能模块
  • 工程化合规模块可安装在主模块或工具上。
  • 集成锁定机构。
  • 集成传感器可检测工具侧的存在以及锁定或解锁状态。
  • 提供驱动气缸和线性执行器。
  • (4) 集成 1 英寸大流量空气直通端口。

型号:  UC-GL6L
咨询我们的专家

产品特点 技术规格 文档与下载 3D CAD 模型

产品特点

  • (4) 安装平面可安装标准的 ATI 檐口安装式多功能模块
  • 工程化合规模块可安装在主模块或工具上。
  • 集成锁定机构。
  • 集成传感器可检测工具侧的存在以及锁定或解锁状态。
  • 提供驱动气缸和线性执行器。
  • (4) 集成 1 英寸大流量空气直通端口。
Specification Value
合规类型 模块化
锁定类型 自动
最小耦合力
最低工作温度 -28.9 °C
最高工作温度 65.6 °C
模块式公寓 4
模块类型 沉重
端口数量 4
端口类型 直通
重量 17.1 千克
X/Y 符合性范围 ±7.6 毫米
Z 合规 -11 毫米
下载 下载类型 语言
9630-20-GL6(简体中文(大陆)) 图纸 English
9630-20-GL6L 图纸 English
9620-20-b-glxl 手册 English
9620-20-C-VB2 手册 English
9630-20-VB5M VB2T 图纸 English
下载 说明
UC-GL6L 带(4)个 1 英寸 NPT 直通端口的通用接头
UC-GL6 主控器 带(4)个 1 英寸 NPT 直通端口的通用接头

兼容模块
