Cambiadores de herramientas
Aporte versatilidad y eficacia a sus aplicaciones permitiendo que el robot cambie de efector final automáticamente.
¿Por qué los cambiadores de herramientas ATI?
Los cambiadores de herramientas ATI están diseñados para funcionar durante millones de ciclos con carga nominal, manteniendo una repetibilidad excepcional.
Como resultado, el ATI se ha convertido en la primera elección de cambiadores de herramientas en todo el mundo.
Gama completa de cambiadores de herramientas para cualquier aplicación
- Nuestra gama de cambiadores de herramientas soporta cargas útiles de 1,4 a 2080 kg (3 a 9000 lb).
- ATI ofrece cambiadores de herramientas de accionamiento neumático y manual.
- Examine los modelos base para construir su propia configuración, o explore las preconfiguraciones recomendadas.
La más amplia selección de módulos en la industria
- Los módulos opcionales del cambiador de herramientas permiten la transmisión sin fisuras de diversas utilidades y señales entre el brazo robótico y las herramientas del extremo del brazo.
- ATI ofrece más de 100 módulos de paso diferentes para la transferencia eléctrica, de fluidos y de aire.
- Los módulos de control y válvulas gestionan la comunicación y el control del cambiador de herramientas y habilitan los mecanismos de bloqueo y desbloqueo.

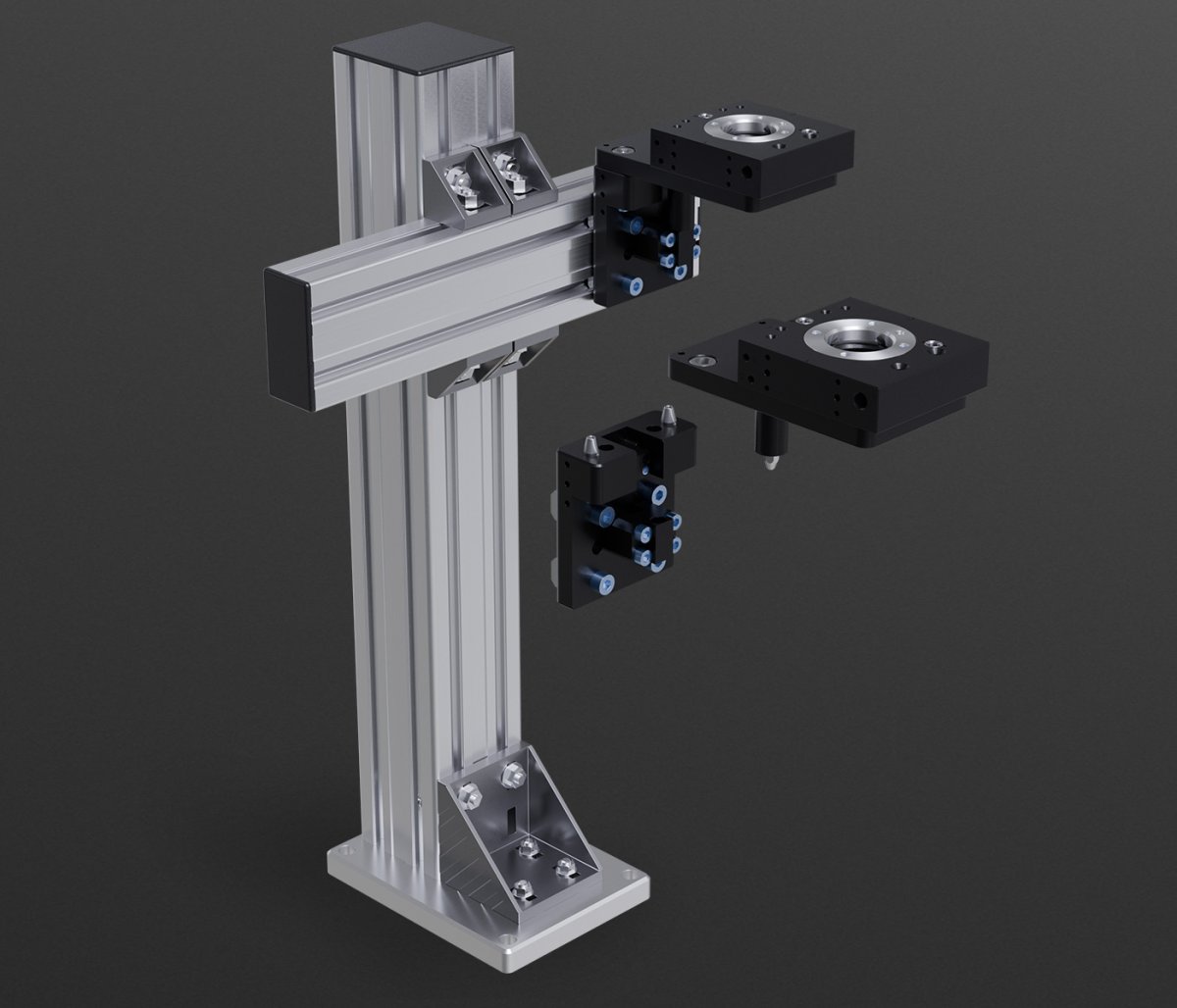

Solución de portaherramientas altamente personalizable
Nuestro sistema modular de soportes de herramientas proporciona un almacenamiento organizado y seguro para las herramientas de fin de brazo y puede configurarse para adaptarse a cualquier aplicación y requisitos de espacio específicos.
Hable con un experto
¿Está preparado para superar sus retos y liberar todo el potencial de sus aplicaciones robóticas? Póngase en contacto hoy mismo con nuestro equipo de expertos.
Modelos de cambiadores de herramientas
Cambiadores de herramientas robotizados
| Modelo | Límite de carga útil sugerido | Fuerza de bloqueo @ 80 psi (5,5 bar) | Capacidad de momento estático (X e Y) | Capacidad de momento estático (Z) |
|---|---|---|---|---|
| QC-1 | 1.4 kg | 170 N | 0.983 Nm | 1.15 Nm |
| QC-7 | 16 kg | 980 N | 20.3 Nm | 12.4 Nm |
| QC-11 | 16 kg | 1100 N | 20.3 Nm | 12.4 Nm |
| QC-11-HW | 16 kg | 1100 N | 20.3 Nm | 12.4 Nm |
| QC-18 | 18 kg | 56.5 Nm | 78 Nm | |
| QC-20 | 25 kg | 2300 N | 56.5 Nm | 35 Nm |
| QC-20-HW | 25 kg | 2300 N | 56.5 Nm | 35 Nm |
| QC-21 | 25 kg | 2300 N | 56.5 Nm | 35 Nm |
| QC-21-HW | 25 kg | 2300 N | 56.5 Nm | 35 Nm |
| QC-22 | 25 kg | 2300 N | 56.5 Nm | 90.4 Nm |
| QC-29 | 35 kg | 2900 N | 56.5 Nm | 78 Nm |
| QC-40Q | 50 kg | 5600 N | 226 Nm | 226 Nm |
| QC-46 | 50 kg | 5800 N | 226 Nm | 150 Nm |
| QC-50 | 50 kg | 5800 N | 226 Nm | 226 Nm |
| QC-76 | 100 kg | 12000 N | 542 Nm | 701 Nm |
| QC-110 | 150 kg | 12000 N | 784 Nm | 784 Nm |
| QC-160 | 300 kg | 31000 N | 2710 Nm | 2260 Nm |
| QC-113 | 150 kg | 12000 N | 784 Nm | 565 Nm |
| QC-210 | 300 kg | 31000 N | 2710 Nm | 2260 Nm |
| QC-213 | 300 kg | 31000 N | 2710 Nm | 2260 Nm |
| QC-310 | 510 kg | 38000 N | 3290 Nm | 3160 Nm |
| QC-313 | 510 kg | 38000 N | 3290 Nm | 3160 Nm |
| QC-510 | 700 kg | 62000 N | 4860 Nm | 3500 Nm |
| QC-835 | 300 kg | 21000 N | 2000 Nm | 1200 Nm |
| QC-850 | 700 kg | 48000 N | 3510 Nm | 2110 Nm |
| QC-1210 | 1350 kg | 93000 N | 5420 Nm | 5420 Nm |
| QC-1310 | 2990 kg | 110000 N | 11000 Nm | 12600 Nm |
| QC-1510 | 4080 kg | 190000 N | 16300 Nm | 13900 Nm |
