Sensores robóticos de colisão

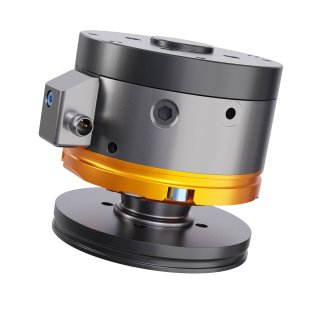

Sensor robótico de colisão

Sensores robóticos de colisão: SR-81

  • Alta repetibilidade.
  • Ampla faixa de movimento.
  • Design robusto para conformidade axial.
  • Absorção de energia.
  • Resposta consistente de ruptura.
  • Superfícies de montagem flexíveis.
  • Reinicialização automática.
  • Sensibilidade ajustável.
  • A mola opcional fornece dois pontos de disparo.
  • Bota de proteção do líquido de arrefecimento opcional (classificação IP65 e feita de fluoroelastômero para maior resistência a produtos químicos).
Número do modelo: robotic-collision-sensors-rcs
Fale com nossos especialistas

Produtos relacionados

Características del producto Especificaciones Documentos y descargas modelos CAD 3D Accesorios

Características del producto

  • Alta repetibilidad.
  • Gran amplitud de movimiento.
  • Diseño robusto para la conformidad axial.
  • Absorción de energía.
  • Respuesta a la rotura consistente.
  • Superficies de montaje flexibles.
  • Rearme automático.
  • Sensibilidad ajustable.
  • Muelle opcional que proporciona dos puntos de disparo.
  • Bota de protección contra refrigerante opcional (con clasificación IP65 y fabricada en fluoroelastómero para mejorar la resistencia química).
Especificação Valor
Desplazamiento angular ±13°
Rotura axial 1700 N
Desplazamiento axial 8.6 mm
Presión máxima de aire 6.2 bar
Momento de ruptura Mínimo 14 Nm
Momento de rotura Máximo 59 Nm
Par de apriete Break-away 61 Nm
Desplazamiento torsional ±25°
Peso 0.581 kg
Interruptor de estado sólido No
Baixar Tipo de download Idioma
Sensor de colisão SR-81 Desenhos English
Desenho do conjunto do sensor de colisão SR-081 Desenhos English
Instruções de substituição de chaves SR-81 e SR-101 Manuais English
Instruções de instalação do protetor de solda C1 e C2 do SR-81, SR-101, SR-131, SR-176 e SR-221 Manuais English
SR-48, SR-61, SR-81, SR-101, SR-131, SR-176 e SR-221 Instruções de instalação da bota de proteção do líquido de arrefecimento (C5) Manuais English
Manual de instalação e operação do sensor de colisão SR-81, SR-101, SR-131, SR-176 e SR-221 Manuais English
Dados de desempenho do sensor de colisão SR-81 Dados de desempenho English
Baixar Descrição
SR-81 Sensor de colisión SR-81
Número da peça Descrição
Soporte para herramientas 8590-9909999-15 conector de 3 polos recto, atornillable, High-Flex, cable aéreo, 5 metros
Soporte para herramientas 8590-9909999-07 conector recto a presión de 3 clavijas, High-Flex, cable aéreo, 5 metros
Soporte para herramientas 8590-9909999-06 conector a presión de 3 patillas y 90 grados, High-Flex, cable aéreo, 5 metros
Soporte para herramientas 8590-9909999-48 conector de 3 polos recto, atornillable, High-Flex, cable aéreo, 10 metros
Soporte para herramientas 8590-9909999-89 conector de 3 clavijas de 90 grados, atornillable, High-Flex, cable aéreo, 10 metros
Soporte para herramientas 9160-C-3PF-4EM-050 conector de 3 pines recto, atornillable, High-Flex, Conector macho Euro (M12) de 4 pines, 5 metros
