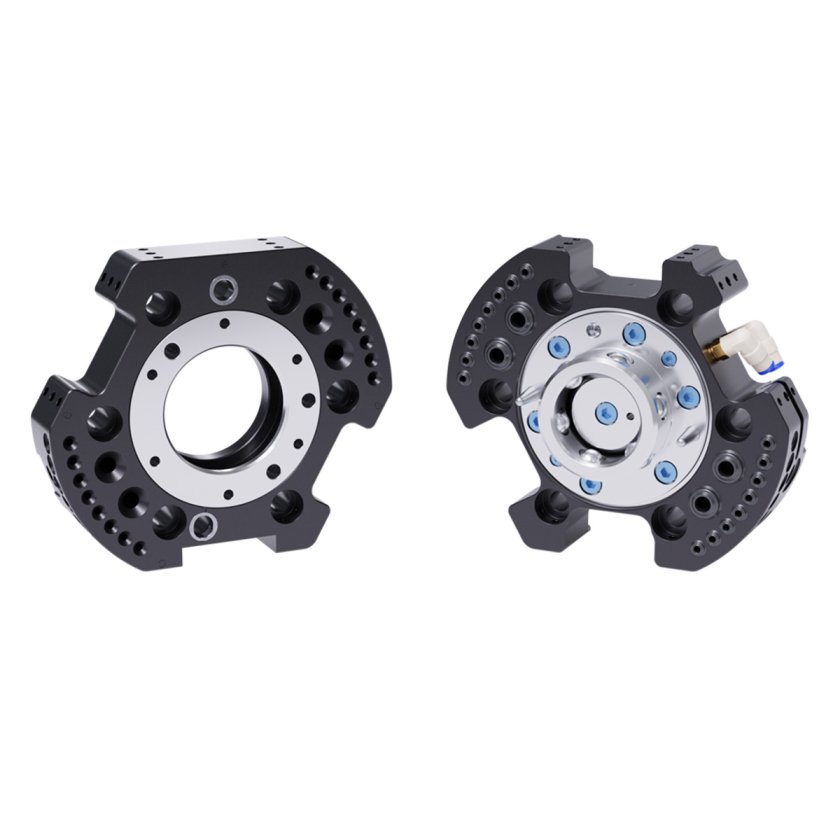

产品特点
- (16) 个 M5 和 (4) 个 1/8 G (BSPP) 集成空气通过口，包装紧凑，重 2.31 公斤
- 非接触式锁定技术允许在锁定时最多分离 3.0 毫米的板。
- 获得专利的故障安全锁定机制设计使作用在活塞上的力很小。
- 可直接安装到 100 毫米 ISO 安装模式的机器人手腕上，最大限度地降低堆叠高度。还支持其他安装方式
- 所有锁定部件均由 Rc58 不锈钢制成。

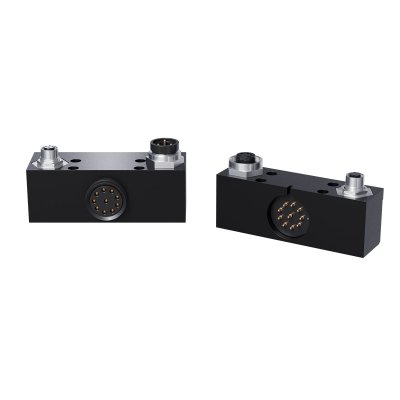

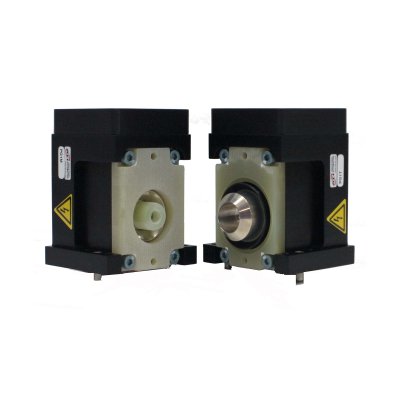

- 四 (4) 个平面可用于安装实用模块，以提高功能性
- 工具快换装置机身具有对齐功能，可提供更大的抗扭强度和更好的可维护性。
- 集成的锁定/解锁感应功能可传递状态。无需 SIP。
| 规格 | 价值 |
|---|---|
| 锁定力 @ 80 psi (5.5 bar) | 5800 N |
| 最大锁定距离 | 2.54 毫米 |
| 直通端口尺寸 | (16) M5 和 (4) 1/8 BSPP |
| 气动直通端口数量 | 20 |
| 位置重复性 | 0.0152 毫米 |
| 建议有效载荷限制 | 50 千克 |
| X/Y 静态力矩容量 | 226 牛米 |
| Z 静态力矩容量 | 226 牛米 |
| 主侧重量 | 1.53 千克 |
| 工具侧重量 | 0.78 公斤 |
| 连接时的重量 | 2.31 千克 |
| 执行类型 | 气动 |
| 机器人腕式 | 标准 |
| 颜色 | 黑色 |
| 港口螺纹 | BSPP/G 螺纹 |
| 下载 | 说明 |
|---|---|
| QC-50 工具-欧元 | QC-50 工具 – 欧元 |
| QC-50 Master-Euro | QC-50 Master – 欧元 |
- 筛选方式 部件编号
- TSM
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
TSM |
ATI 中型刀架系统或 TSM 与中型刀库兼容。TSM 插销和衬套支持 QC-60 至 QC-110。TSM V-Block 支持 QC-40 到 QC-110。这些系统的设计具有最大的灵活性，适合大多数客户的应用。模块化系统使您可以根据所需的工具数量、定位、方向和安装布置来建立自己的工具存放架。TSM 安装选项提供了独特的选择，可使用完整的模块排列，或仅使用工具接口插针和衬套模块，并将其安装在自己的夹具上。 |
|
