Support d’outils modulaire TSS pour petits Changeurs d’outils

Petit porte-outils avec changeur d'outils

Support d’outils modulaire TSS pour petits Changeurs d’outils

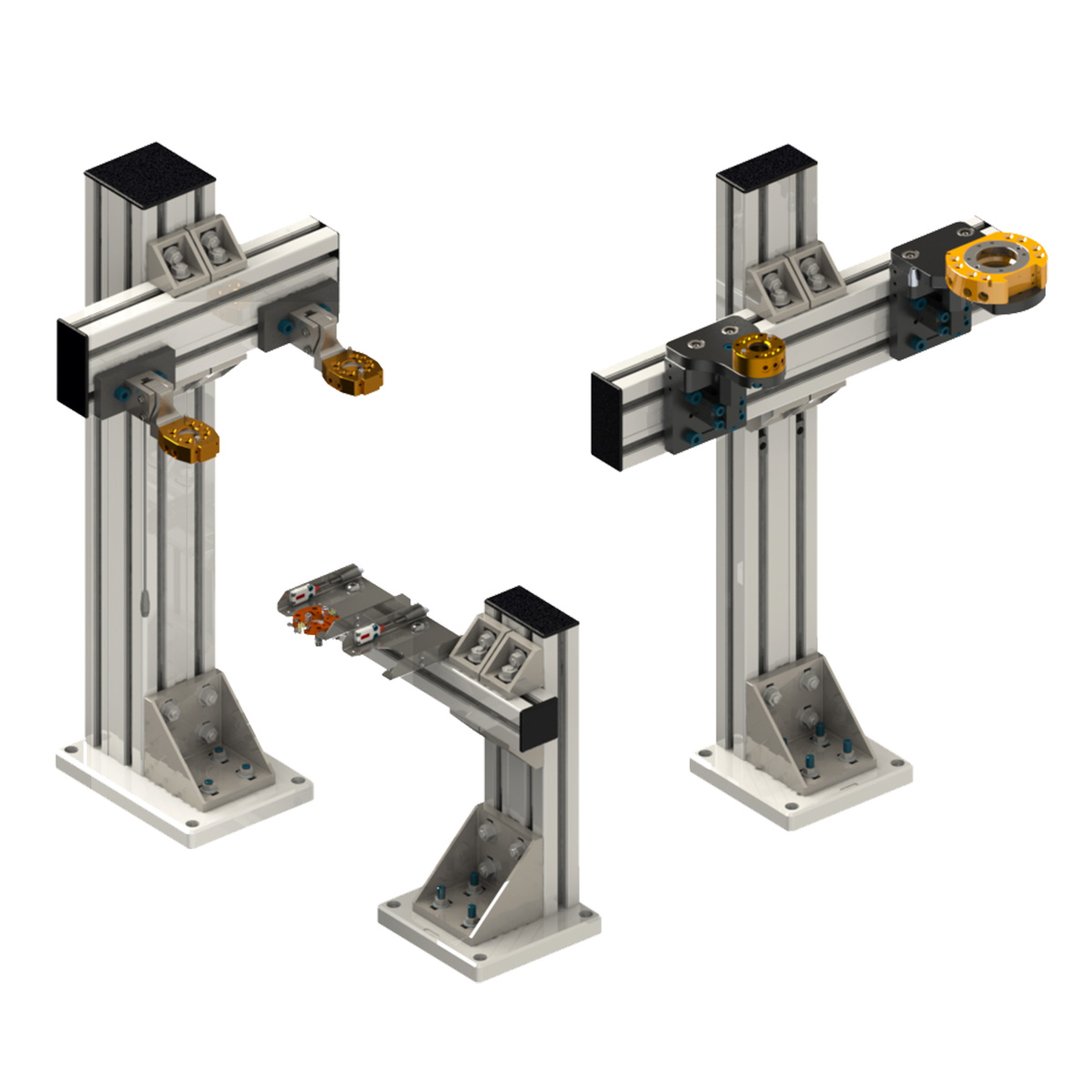

Le support d’outils ATI de petite taille, ou TSS, est compatible avec toute une gamme de petits Changeurs d’outils ATI, des modèles QC-001 à QC-21. Ce support est conçu pour offrir une flexibilité maximale et s’adapter à la plupart des applications de nos clients. Ce système modulaire vous permet en effet de « concevoir vous-même » votre système de rangement d’outils en fonction du nombre d’outils, de leur positionnement et de la configuration de montage souhaitée. Le système TSS offre une option unique : vous pouvez utiliser soit les plaques d’interface d’outillage, soit les orifices vides du Changeur d’outils comme points de fixation pour vos outils.

Caractéristiques du produit

Documents et téléchargements

Accessoires

Caractéristiques du produit

Un système modulaire permettant une personnalisation
Emplacements fixes pour le dépôt des outils
Utilisez des modules de poteaux à rail extrudé ou montez les modules sur votre propre plate-forme
Points de contact durables en acier inoxydable
Options de capteurs de proximité – pour signaler la présence d’un outil dans le support
Large gamme de plaques d’interface pour outils afin de répondre aux exigences de chaque application
Options de serrage pour un rangement sécurisé des outils

Télécharger	Type de téléchargement	Langue
9610-20-1068	Manuels	Anglais
9630-20-TSS-ASY-11391	Dessins	Anglais
9630-20-TSS-ASY-7123	Dessins	Anglais
9230-20-3613	Dessins	Anglais
9630-20-TSS-ASY-7539	Dessins	Anglais
9230-20-7499	Dessins	Anglais
Support d’outils TSS pour QC-29, exemple de disposition	Dessins	Anglais
9230-20-1912	Dessins	Anglais
9230-20-1914	Dessins	Anglais
9230-20-1679	Dessins	Anglais
9230-20-3905	Dessins	Anglais
Module de montage TSS pour QC-001	Dessins	Anglais
Crochet QC-7 Dessin du client	Dessins	Anglais
QC-7 Suspension de poteau et adaptateur de rail Dessin du client	Dessins	Anglais
TSS Outil à fente pour QC-7	Dessins	Anglais
Plaque d’interface TSS pour QC-5, 10, 11 – 3 broches	Dessins	Anglais
Module TSS Rack pour QC-10, 11	Dessins	Anglais
Plaque d’interface TSS pour QC-5, 11	Dessins	Anglais
Module de montage TSS	Dessins	Anglais
Support d’outils Porte-capteur Prox	Dessins	Anglais
Plaque d’interface TSS pour QC-20, 21, 21E – 3 broches	Dessins	Anglais
Module rack TSS pour QC-21 et QC-21E	Dessins	Anglais
Rangement manuel pour les outils QC-2021	Dessins	Anglais
9630-20-TSS-MMB-7130	Dessins	Anglais
Plaque d’interface d’outillage vertical TSS – vierge	Dessins	Anglais
TSS Plaque d’interface d’outillage pour QC-202122 – vierge	Dessins	Anglais
TSS Plaque d’interface d’outillage pour QC-29 – vierge	Dessins	Anglais
Module de montage pour TSS et coupleur manuel	Dessins	Anglais
Plaque d’interface d’outillage vertical TSS – modèle J16 – encoché	Dessins	Anglais
9630-20-TSS-SM-3315	Dessins	Anglais
TSS Plaque d’interface d’outillage pour QC-40 – vierge	Dessins	Anglais
TSS Plaque d’interface d’outillage pour QC-46 – vierge	Dessins	Anglais
9630-20-TSS-MMB-7124	Dessins	Anglais
9630-20-TSS-MMV-3310	Dessins	Anglais
9630-20-TSS-HVQ-3319	Dessins	Anglais
9630-20-TSS-HVQ-3314	Dessins	Anglais
9630-20-TSS-HBQ-7123	Dessins	Anglais
9630-20-TSS-VBB-7963	Dessins	Anglais

	Numéro de pièce	Description
	9120-TSS-TH-11391	Module de crochet à outils QC-7
	9120-TSS-MM-7869	Module de montage TSS pour QC-001
	9120-TSS-MMB-7124	Module de montage TSS
	9120-TSS-MMB-7130	Module de montage pour TSS et coupleur manuel
	9120-TSS-MS-6602	Rangement manuel pour les outils QC-20/21
	9120-TSS-MMS-11345	TSS Outil à fente pour QC-7
	9120-TSS-HBQ-11659	TSS Plaque d’interface d’outillage pour QC-29 – vierge
	9120-TSS-HBQ-7123	TSS Plaque d’interface d’outillage pour QC-5,11 – vierge
	9120-TSS-HBQ-9400	TSS Plaque d’interface d’outillage pour QC-40 – vierge
	9120-TSS-HBQ-9483	TSS Plaque d’interface d’outillage pour QC-20/21/22 – vierge
	9120-TSS-HBQ-9957	Plaque d’interface d’outillage TSS pour QC-46 – vierge
	9120-TSS-HVQ-3314	Plaque d’interface TSS pour QC-5, 10, 11 – 3 broches
	9120-TSS-HVQ-3319	Plaque d’interface TSS pour QC-20, 21, 21E – 3 broches
	9120-TSS-VBB-7963	Plaque d’interface d’outillage vertical TSS – vierge
	9120-TSS-VBQ-8206	TSS Pin & Bushing Vertical Tooling Interface plate w w/J16 Pattern – notched
